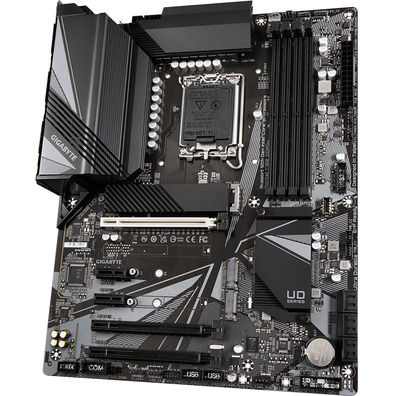

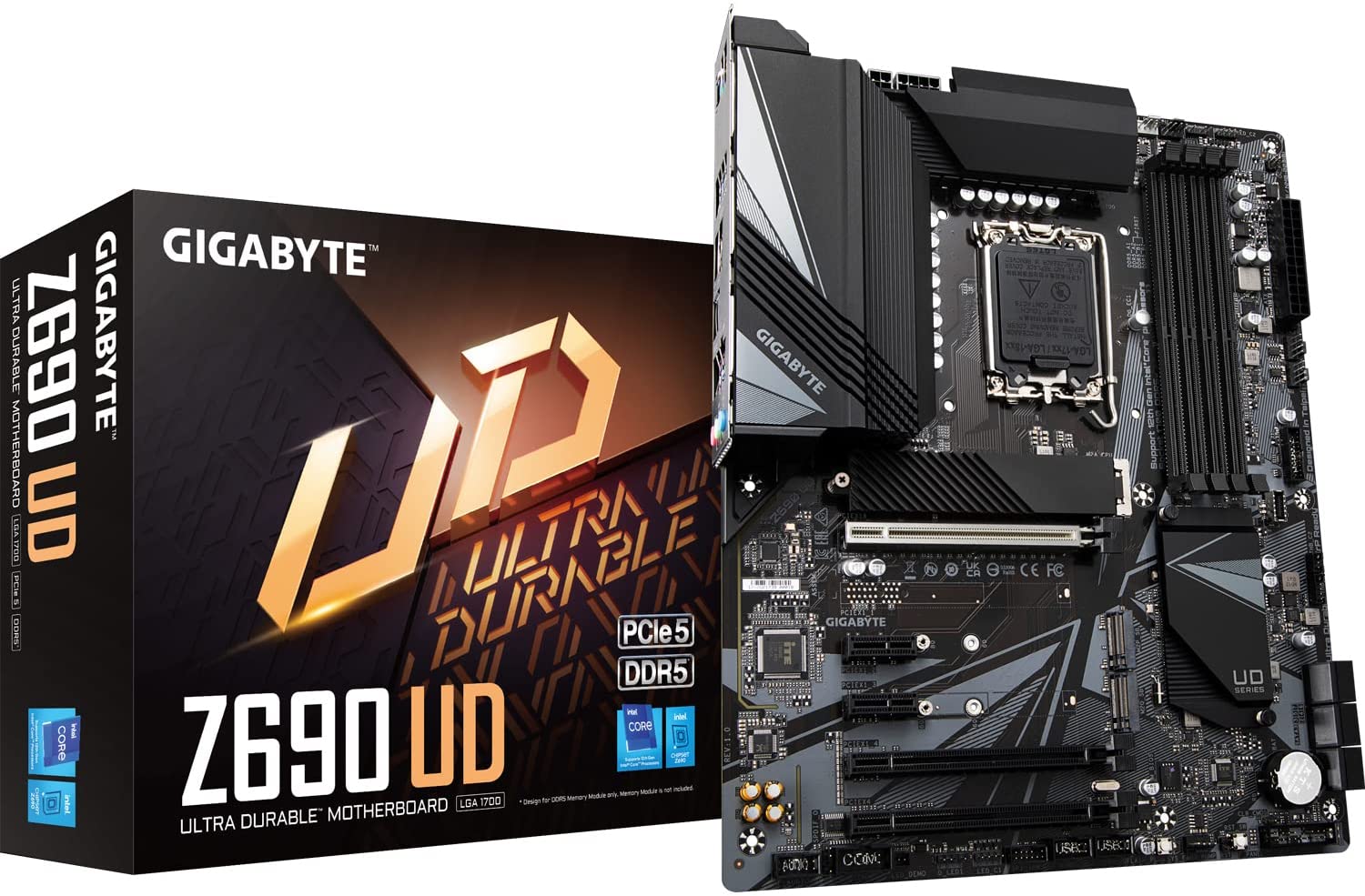

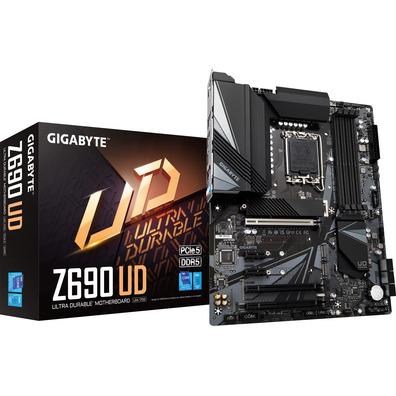

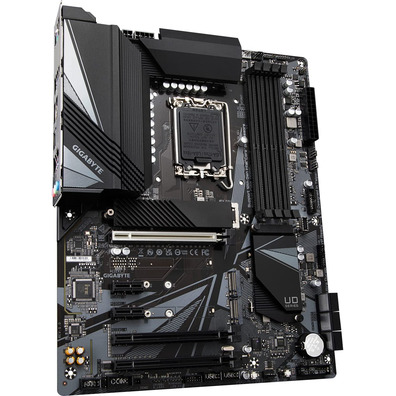

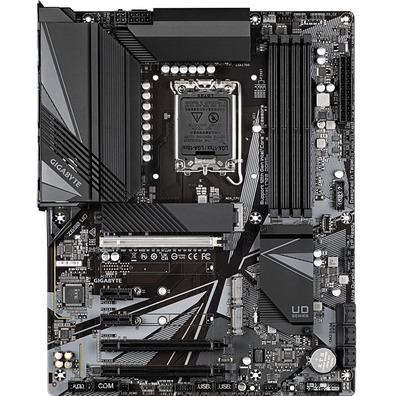

Placa Base Gigabyte 1700 Z690 UD 1.0

Placa Base Gigabyte 1700 Z690 UD 1.0

RENDIMIENTO INCOMPARABLE

Con la tecnología moviéndose tan rápido, GIGABYTE sigue al día con las últimas tendencias y proporciona funciones avanzadas y la última tecnología. Las placas base de la serie Z690 de GIGABYTE vienen con una solución de energía mejorada, los últimos estándares de almacenamiento y una conectividad excepcional para permitir optimizar el rendimiento para los juegos.

• Diseño VRM digital directo

Para garantizar el máximo rendimiento de Turbo Boost y overclocking de la CPU de nueva generación de Intel, la serie Z690 de GIGABYTE equipa el mejor diseño VRM jamás construido con componentes de la más alta calidad. GIGABYTE utiliza totalmente DIRECT VRM DESIGN, MOSFET de alta calidad y condensadores de polímero de tantalio para lograr una mayor eficiencia, una ondulación de menor voltaje y una temperatura más baja que el diseño VRM paralelo tradicional. Montado justo debajo del área de la CPU para estabilizar el voltaje de la CPU durante la carga pesada, se encuentra el condensador de polímero de tantalio, con menor impedancia que el condensador normal para reducir la ondulación de voltaje y capacitancia estable a altas temperaturas.

• Diseño PCIe 5.0

Las placas base GIGABYTE Z690 están listas para funcionar con los próximos dispositivos PCIe 5.0 que experimentan el doble de ancho de banda que los dispositivos PCIe 4.0 actuales. Para alcanzar la alta velocidad y mantener una buena integridad de la señal, GIGABYTE R&D utiliza la PCB de baja impedancia para proporcionar el máximo rendimiento.

• Enrutamiento de memoria blindado

Todo el enrutamiento de la memoria se encuentra debajo de la capa interna de la PCB protegida por una gran capa de tierra para protegerla de las interferencias externas.

• Soporte único de 32 GB

La capacidad máxima de memoria de la placa base Z690 es de 128 GB. Después de que Intel actualizó el código de referencia de la memoria, una sola ranura puede admitir hasta 32 GB. Por lo tanto, con 2 DIMM ocupados por canal en ambos canales, la capacidad total de memoria es de 128 GB, que solo estaba disponible en plataformas de escritorio de gama alta (HEDT). Para los usuarios que siempre se quedan sin capacidad de memoria, ahora hay más ancho de banda para aplicaciones que consumen mucha memoria, como renderizado y edición de video.

• Optimización de núcleos híbridos

Con la nueva tecnología Intel Hybrid, GIGABYTE crea exclusivamente dos nuevas "Actualizaciones de CPU " en perfiles de BIOS para satisfacer las diferentes necesidades de los usuarios ajustando la activación de P-Core y E-Core y la política de voltaje.

SOLUCIÓN TÉRMICA AVANZADA

Z690 UD utiliza un diseño térmico cubierto de alto rendimiento con disipadores de calor MOSFET de alta cobertura y una almohadilla térmica gruesa, que proporciona el mejor rendimiento de enfriamiento MOSFET para entusiastas, overclockers y jugadores.

• Diseño térmico totalmente cubierto

Los MOSFET de alta cobertura y disipadores de calor de moldura integrados para mejorar la eficiencia térmica con un mejor flujo de aire e intercambio de calor. El Área de superficie aumentada hasta 2 veces más grande en comparación con los disipadores de calor tradicionales. Mejora la disipación de calor de los MOSFET.

• Protector Térmico Ultraeficiente M.2 de GIGABYTE

Teniendo en cuenta la durabilidad, GIGABYTE proporciona una solución térmica para dispositivos SSD M.2. El protector térmico M.2 evita estrangulamientos y cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.

• Diseño de PCB de cobre 2X

Al adoptar 2X cobre en la capa interna de PCB, reduce la temperatura de los componentes al menos un 3% al convertir el PCB en un disipador de calor de cobre de tamaño de PCB súper delgado para disipar el calor de los componentes de manera efectiva, debido a su alta conductividad térmica y menor impedancia.

• Smart Fan 6

Smart Fan 6 contiene varias características de enfriamiento únicas que aseguran que el PC Gaming mantenga su rendimiento mientras se mantiene fresco y silencioso. Múltiples cabezales de ventilador pueden admitir ventiladores y bombas PWM / DC, y los usuarios pueden definir fácilmente cada curva de ventilador en función de diferentes sensores de temperatura en todos los ámbitos a través de una interfaz de usuario intuitiva.

• Fan Stop

Con Fan Stop, asigna cualquier ventilador para que se detenga por completo cuando las temperaturas caigan por debajo de un umbral especificado. Qué ventilador se detiene, según las lecturas de qué sensor y a qué temperatura, todo se puede personalizar a tu gusto. Además, con la nueva función de detección de ruido, puedes monitorizar el nivel de ruido de todos los dispositivos, incluidos ventiladores, enfriadores de CPU, tarjetas gráficas, etc. en tiempo real, y puedes determinar la velocidad de tu ventilador.

 CONECTIVIDAD DE PRÓXIMA GENERACIÓN

Las placas base de la serie Z690 de GIGABYTE te permiten experimentar la máxima flexibilidad de conexión y una increíble velocidad de transferencia de datos con la red de próxima generación y la conectividad de almacenamiento.

• LAN de 2,5 GbE integrada

La adopción de 2.5G LAN proporciona conectividad de red de hasta 2.5 GbE, con velocidades de transferencia al menos 2 veces más rápidas en comparación con la red general de 1 GbE, perfectamente diseñada para jugadores con la mejor experiencia de juego en línea.

• USB 3.2 Gen 2x2 Type-C

Con el diseño USB 3.2 Gen 2x2 que duplica el rendimiento que la generación anterior de USB 3.2 Gen 2. Funciona con una transferencia de datos ultrarrápida de hasta 20 Gbps mientras se conecta a periféricos compatibles con USB 3.2. A través del conector USB Type-C, los usuarios pueden disfrutar de la flexibilidad de la conexión reversible para acceder y almacenar grandes cantidades de datos rápidamente.

• Condensadores de audio de gama alta

Las placas base de GIGABYTE utilizan condensadores de audio de alta gama. Estos condensadores de alta calidad ayudan a ofrecer audio de alta resolución y fidelidad para proporcionar los efectos de sonido más realistas para los jugadores.

• Guardia de ruido de audio

Las placas base de GIGABYTE cuentan con un protector de ruido de audio que esencialmente separa los componentes de audio analógicos sensibles de la placa de la posible contaminación acústica a nivel de PCB.

PERSONALIZACIÓN

Las placas base GIGABYTE incluyen varios programas útiles e intuitivos para ayudar a los usuarios a controlar todos los aspectos de la placa base y proporcionar un efecto de iluminación personalizable con una estética excepcional para adaptarse a tu personalidad única.

• RGB Fusion

Ahora que ofrece más personalizaciones de LED que nunca, los usuarios pueden adaptar su PC para representar su estilo de vida. Con soporte RGB completo y una aplicación RGB Fusion 2.0 rediseñada, el usuario tiene un control completo sobre los LED que rodean la placa base.

• BIOS actualizado

El BIOS es esencial para los usuarios durante la configuración inicial para permitir la configuración óptima. Con una nueva GUI y funcionalidades más fáciles de usar, GIGABYTE ha podido reinventar la BIOS para brindar a los usuarios una mejor experiencia mientras configuran su nuevo sistema.

• EasyTune

EasyTune de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o ajustar los relojes y voltajes del sistema y la memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesitas para overclockear automáticamente su sistema, lo que te brinda un aumento de rendimiento adicional cuando más lo necesitas.

• Visor de información del sistema

El Visor de información del sistema de GIGABYTE es una ubicación central que te brinda acceso al estado actual de tu sistema. Supervisa componentes como las velocidades de memoria y el procesador, establece tu perfil de velocidad de ventilador preferido, crea alertas cuando las temperaturas suban demasiado o registra el comportamiento de tu sistema; estas son las posibilidades del Visor de información del sistema.

ULTRADURADERO

GIGABYTE Ultra Durable presenta la durabilidad de tu producto y el proceso de fabricación de alta calidad. Las placas base GIGABYTE utilizan los mejores componentes y refuerzan cada ranura para que cada una de ellas sea sólida y duradera.

• Q-Flash Plus

Con GIGABYTE Q-Flash Plus, no es necesario instalar la CPU, la memoria y la tarjeta gráfica ni entrar en el menú del BIOS para flashear el BIOS. Simplemente descarga y guarda un nuevo archivo de BIOS (cambia el nombre a gigabyte.bin) en la unidad flash USB, luego presiona el botón Q-Flash Plus dedicado y listo.

• Conectores de alimentación de Pin sólido

Las placas base AORUS cuentan con conectores de alimentación ATX de 24 pines y ATX 12V de 8 + 4 pines sólidos para ofrecer una fuente de alimentación estable durante la sobrecarga de la CPU.

Especificaciones:

• Detalles técnicos
  • Formato: ATX
  • Chipset: Intel Z690
  • Multi-GPU: 2-Way AMD CrossFire, AMD Quad CrossFire
  • Cantidad de ranuras PCI Express: 5
  • Familia de procesador: Intel
  • Interfaces de unidad de disco duro soportadas: M.2 PCIe, Serial ATA III
  • Número de procesadores soportados: 1
  • Número de ranuras DIMM: 4
• Procesador
  • Socket de procesador: Socket 1700
  • Familia de procesador: Intel Celeron, Intel Core i5 - 12ª Gen
• Memoria
  • Ranuras de memoria: 4x DIMM
  • Tipo de ranuras de memoria: DIMM
  • Memoria interna máxima: 128 GB
  • Capacidades del módulo de memoria soportadas: 32 GB
  • No ECC: Si
  • Memoria sin buffer: Si
  • Soporte de canales de memoria: Dual
  • Tipos de memoria compatibles: DDR5-SDRAM
  • Velocidades de reloj de memoria soportadas: 4000 MHz, 4800 MHz, 5200 (OC), 5400 (OC), 5600 (OC), 5800 (OC), 6000 (OC)
• Vídeo
  • HDCP: Si
  • Máxima resolución: 4096 x 2304 Pixeles
• Audio
  • Canales de salida de audio: 2, 4, 5.1, 7.1
  • Sistema de audio: Realtek
• Ranuras de expansión
  • Configuraciones PCI Express: 2 x1, 3 x16
  • Número (total) de ranuras PCI Express: 3
  • Ranuras x1 PCI Express: 2
  • Ranuras x16 PCI Express: 3
  • Versión de entradas de PCI Express: 3.0, 5.0
• Interno I/O
  • Conector de energía EPS (8-pin): 1
  • Conector de potencia ATX (24 pines): Si
  • Conector de audio en panel frontal: Si
  • Jumper Clear CMOS: Si
  • Conector TPM: Si
  • S/PDIF, conector de salida: Si
  • Conectores USB 2.0: 2
  • Conectores USB 3.2: 1
  • Conectores USB C: 1
  • Número de conectores a ventilador de chasis: 3
  • Número de conectores SATA 3: 6
  • Conectores M.2: 3
  • Conectores Tiras RGB / LED: 4
  • Conectores Refrigeración Líquida: 1
  • Conector para Thunderbolt: 2
  • Conector del puerto de serie: 1

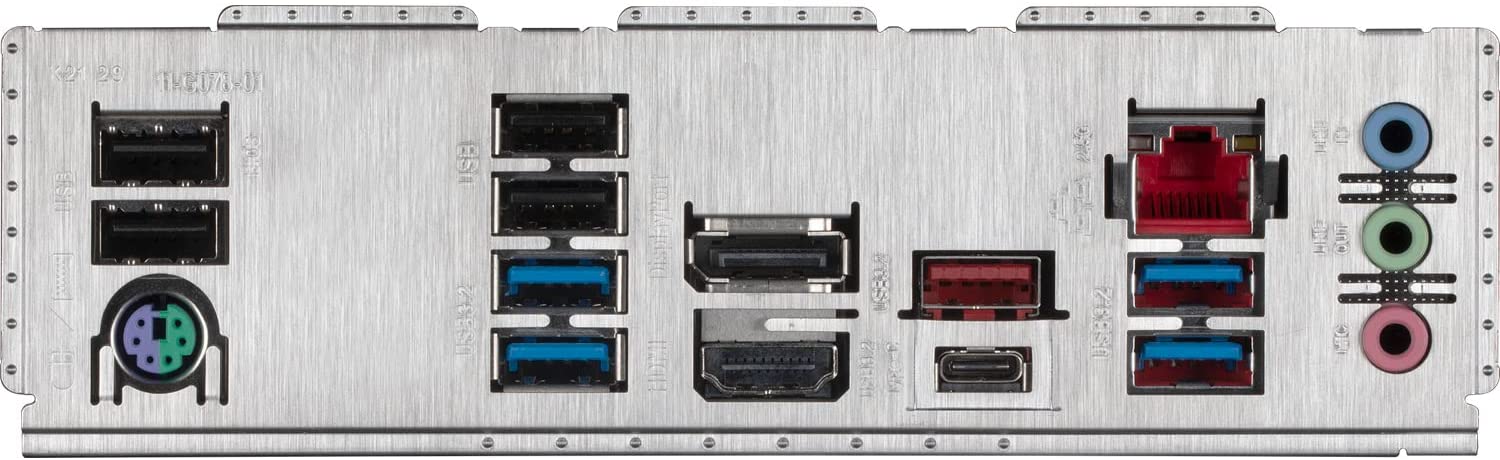

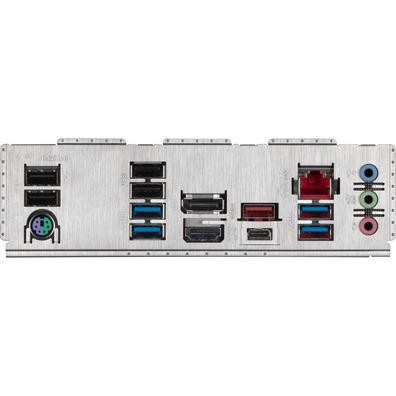

• Panel trasero Puertos de I/O (Input/Output)
  • Altavoz, auricular, jack de salida: 2
  • Cantidad de DisplayPorts: 3
    • Número de puertos HDMI: 1
  • Cantidad de puertos USB 2.0: 4
  • Cantidad de puertos USB 3.2: 5
  • Cantidad de puertos USB Type-C: 1
  • Ethernet (RJ-45): 1
  • Micrófono, jack de entrada: 1
  • Puerto de ratón - teclado PS/2: 1
• Reguladores del almacenaje
  • Niveles RAID: 0, 1, 10, 5
• Red
  • Bluetooth: No
  • Características de red: 10/100/1000/2500 Mb/s
  • Conexión de redes: Si
  • Controlador LAN: Realtek 2.5 GbE
  • Ethernet: Si
  • Wi-Fi: No
• BIOS
  • BIOS, tamaño de memoria: 256 MB
  • Tipos de BIOS: AMI UEFI
  • Versión ACPI: 5.0
• Peso y dimensiones
  • Ancho: 30.5 cm
  • Profundidad: 24.4 cm
